Нутромер RGK NI-50

Нутромер RGK NI-50 – механический измеритель индикаторного типа, с рабочим диапазоном от 35 до 50 мм и длиной погружаемой части 150 мм. Предназначен для контроля диаметров отверстий и каналов круглой формы, а также ширины полостей.

Инструмент может использоваться на производственных и ремонтных предприятиях для проверки геометрических параметров продукции с определением отклонений от нормативных показателей после механической обработки, а также для оценки степени износа внутренних поверхностей при дефектовке изделий.

Устройство и принцип действия

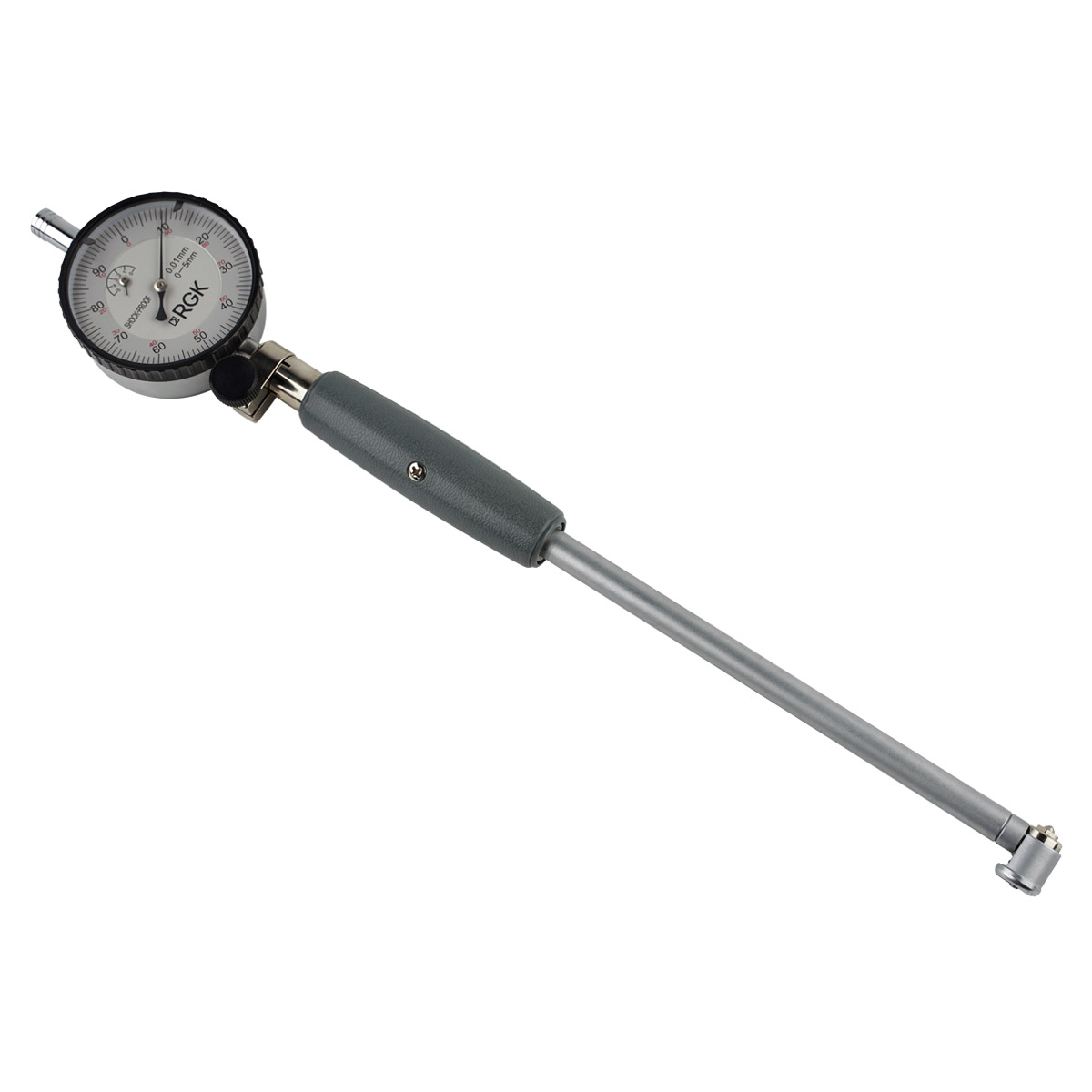

Конструкционно индикаторный нутромер RGK NI-50 представляет собой трубчатый корпус с внутренним механизмом и пластиковой термоизолирующей ручкой, в который установлена измерительная головка с приспособлением для самоцентрирования, а на противоположном конце крепится многооборотный индикатор часового типа с круговой шкалой, с ценой деления 0,01 мм, включенный в комплект поставки.

В измерительной головке в перпендикулярной плоскости с одной стороны размещен подвижный штифт, смещение которого отслеживается по показаниям индикатора, а с другой стороны устанавливается сменный стержень и шайбы из набора комплектных мер исходя из диаметра отверстия. Измерения выполняются сравнительным методом – при считывании показаний с циферблата определяется отклонение фактического размера отверстия от номинального значения.
